표시회로 및 경보회로 기초 설명

■ 표시회로 및 경보회로 기초 설명

차단기나 단로기 또는 접촉기 등의 동작하는 상태를 표시등을 이용하여 나타내는 회로로서 1등식 표시회로, 2등식 표시회로, 3등식 표시회로, 상태회로 표시 회로, 고장 표시회로 등이 있다.
MCC 회로 또는 조작반, TIMER 및 각종 센서를 이용하여 자동/수동 조작반 등에 구성시에 도움이 될 것 입니다.
기동 조작반등의 동작 표시 및 알람목적으로 사용이 가능합니다. 운전자는 표시되는 사항으로 기기의 동작상태를 체크할 수 있습니다.



· 1등식 표시회로

차단기, 단로기, 접촉기, 등이 작동하였을 때 동작하는 상태만 표시하는 회로이며, 표시등 1개만 사용하여 나타낸다.



[동작 설명]

① 입력인 누름 버튼스위치 PB1가 눌렀을 때

ㆍ릴레이 코일 X이 동작하고 릴레이 코일 X의 a접점 X가 닫히며 적색등 RL코일은 점등되어 릴레이 코일 X 이 동작하고 있는 상태를 나타낸다.

② 입력인 누름 버튼 스위치 PB1 가 Off 되었을 때

ㆍ릴레이 코일 X의 동작도 정지되며, 따라서 릴레이 코일 a접점 X도 열리고 적색등 RL코일은 소등되어 릴레이 X코일이 정지되었음을 나타낸다.

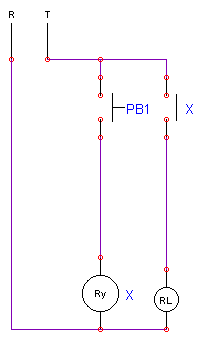

1등식 표시회로



· 2등식 표시회로

차단기나 단로기, 접촉기 등이 동작하는 상태 및 정지상태 (비동작상태) 등을 2개의 등을 써서 표시하며, 동작시에는 적색등, 비동작시에는 녹색등을 사용한다.



[동작 설명]

① 입력신호가 없을 때 (상시회로)

ㆍ릴레이 코일 X의 b접점 X가 동작하여 녹색등 GL 이 점등되어 입력신호가 없음을 나타내준다.

② 입력인 누름 버튼 스위치 PB1 가 눌렀을 때 ㆍ릴레이 코일 X이 동작된다.

ㆍ릴레이 코일 X이 동작되면 릴레이 코일 X의 a접점 X가 닫히고 적색등 RL코일이 점등되어 입력신호가 있음을 나타낸다.

ㆍ따라서 릴레이 코일 X의 b접점 X가 열려서 GL코일은 소등된다.

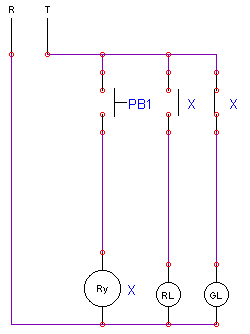

2등식 표시회로



· 3등식 표시회로



[동작 설명]

① 물탱크의 물이 하한스위치 이하일 때

ㆍ하한스위치도 작동하지 않으므로 하한스위치의 b접점 L 상태로 녹색등 GL코일이 점등된다.

② 물탱크의 물이 하한스위치를 지나 상한 스위치 이하일 때

ㆍ하한스위치는 작동하여 a 접점 L가 닫히고, 상한 스위치는 작동하지 않으므로 상한 스위치 b접점 H는 닫힌 채로 있다.

따라서 오렌지색등 OL코일이 점등된다.

ㆍ하한스위치가 작동되어 b접점 L는 열리므로 녹색등 GL코일은 소등된다.

③ 물탱크의 물이 상한 스위치를 작동시키는 위치에 있을 때

ㆍ상한 스위치가 작동하여 상한 스위치의 a접점 H 가 닫히므로 적색등 RL코일이 점등된다.

ㆍ상한 스위치 b접점의 작동으로 H 가 열리므로 오렌지색등 OL코일은 소등된다.

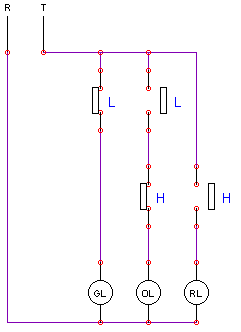

3등식 표시회로



· 코일 감시회로

중요한 코일의 단선이나 연락선의 단선 등을 감시하기 위한 회로이며, 점검 스위치를 누르면 정상일 때는 적색으로 점등되어 단선시 점등되지 않는다.



[동작 설명]

① 입력인 누름 버튼 스위치 PB2 가 눌렸을 때

ㆍ입력 PB2 누르면 릴레이 코일 X이 동작한다는 것은 전항에 설명하였으나 만약에 릴레이 코일 X의 코일이 단선되거나 기타 배선에 이상이 있을 때 혹은 입력 PB2 접점에 이상이 있을 때는 작동하지 않게 된다.

ㆍ여기서는 릴레이 코일 X과 직렬로 입력인 PB1 와 RL코일을 설치하여 누름 버튼스위치 PB1를 누르면 릴레이 코일 X이 이상이 없을 때는 적색표시등 RL코일이 점등하게 된다. (이때 기기의 정격에 유의할 것)

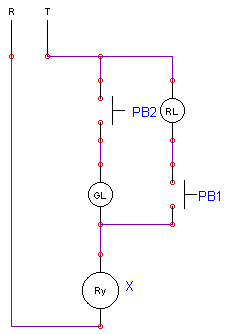

코일 감시회로



· 고장 표시회로

고장시 부저의 경보와 함께 램프를 점등시키는 회로이며, 과전류와 같이 즉시 복귀되는 곳에 쓰이는 복귀 소등식 및 자동 복귀식이 있다. (여기서는 고장 표시기를 설명한다.)



[동작 설명]

① 입력인 조작 잔류 스위치 고장접점이 눌리면

ㆍ입력인 고장접점 누르면 릴레이 코일 X1이 동작한다.

릴레이 코일 X1이 동작되면 릴레이 코일 X1의 a접점이 닫히어 램프는 점멸되고, 경보를 발하게 된다.

ㆍ이때 입력인 PB1을 누르면 릴레이 코일 X4가 동작한다.

ㆍ릴레이 코일 X4가 동작되면 릴레이 코일 X4의 b접점 X4가 떨어져서 램프가 소등된다.

ㆍ입력인 PB3를 누르면 릴레이 코일 X3이 동작된다.

ㆍ릴레이 코일 X3이 동작되면 릴레이 코일 X2도 동작되며, 벨 및 부저의 작동도 정지되고 램프가 점등된다.



고장 표시회로



경보회로
: 고장이 발생되면 운전원의 주위를 환기시키기 위하여 벨 또는 부저가 울리고 고장표시기 램프도 점멸된다. 일반적으로 큰 고장은 벨로, 작은 고장은 부저를 사용하여 경보를 울린다.



· 보조 릴레이 사용 정지회로

보조 릴레이를 사용하여 고장이 계속중일 때에도 경보를 정지하는 회로이며, 한 곳에서 고장이 계속 중일 때 다른 고장이 발생하면 벨 또는 부저는 울리지 않아서 중복 고장을 경보할 수가 없다.



[동작 설명]

① 고장신호 접점인 조작 잔류 스위치 비상 1 이 닫히면

ㆍ입력인 비상1을 누르면 릴레이 코일 F1이 동작하고 릴레이 코일의 a접점 F1이 동작하여 부저 BZ 가 울리고 고장이 발생되었음을 알린다.

ㆍ운전원이나 정비사가 고장개소 확인 후 입력인 PB1를 누르면 릴레이 코일 X이 동작한다.

ㆍ릴레이 코일 X이 동작되면 릴레이 코일 X의 b 접점 X 가 떨어져서 부저의 회로가 차단되고 부저의 울림도 정지된다.

ㆍ릴레이 코일 X의 a접점 X도 닫히어 자기 유지시킨다.

② 고장신호 접점이 떨어지면 (고장수리가 완료되면)

ㆍ릴레이 코일 X의 동작이 정지되고 따라서 릴레이 코일 X의 b 접점 X 도 닫히어 다음 고장 시 부저의 울림을 줄 수 있는 회로의 대기상태로 되며, 고장발생 시 위의 방법과 마찬가지로 작동된다.



정지회로
