■ 검출회로 및 기초 설명

현재의 상태를 표시하는 방법에 따라 신호발생 검출회로, 신호소멸 검출회로, 릴레이 작동 개수 검출회로, 작동 릴레이 검출회로 등의 (부저나 신호 등을 사용하여 표시할 수도 있다.)  응용  및 각종 용어 설명을 하도록 하겠습니다.
MCC 회로 또는 조작반, TIMER 및 각종 센서를 이용하여 자동/수동 조작반 등에 구성시에 도움이 될 것 입니다.
기동 조작반등의 동작 표시 및 알람목적으로 사용이 가능하며, 운전자는 표시되는 사항으로 기기의 동작상태를 체크할 수 있습니다.



· 신호발생 검출회로

입력신호를 수신하였을 때만 검출하는 회로이며, 설정시간 동안만 출력을 발생시키는 펄스신호를 발생하는 회로이다.



[동작 설명]

① 입력인 누름 버튼 스위치 PB1의 신호가 들어오면

ㆍ입력 PB1을 누르면 릴레이 코일 X1은 동작한다.

ㆍ같은 방법으로 PB1을 누르면 타이머 코일 T도 작동한다.

ㆍ따라서 릴레이 코일 X1의 a접점 X1가 닫히어 출력이 발생된다. (즉, 검출상태 표시가 된다)

ㆍ설정시간 후 타이머 코일 T의 한시동작 순시복귀 b접점 T가 열려서 출력이 정지된다.

ㆍ다시말하면 릴레이 코일 X1과 타이머 코일 T의 회로는 계속 유지되나, 출력은 설정시간 동안만 발생 되는 펄스 회로이다.

② 입력인 누름 버튼 스위치 PB1 의 신호가 Off되면

ㆍ다시 원래의 상태로 돌아와서 신호를 대기하게 된다. 입력신호가 오면동시에 릴레이가 작동하고 출력을 내며, 설정시간후 타이머는 ON 되고 출력은 소멸된다. 그리고 릴레이와 타이머의 작동은 입력이 소멸됨과 동시에 소멸된다.



신호발생 검출회로

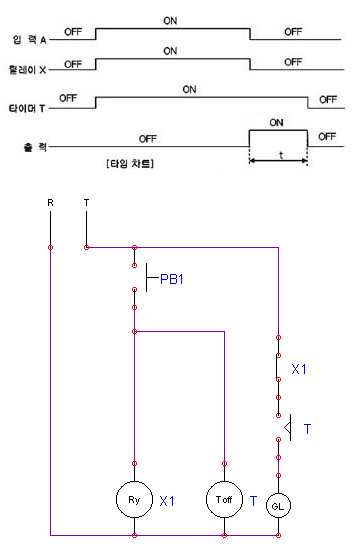

· 신호소멸 검출회로

입력신호를 수신하였을 때는 펄스신호를 발생하지 않고, 입력신호 수신후 제거되었을 때만 펄스신호를 발생하는 회로이다.



[동작 설명]

① 입력인 누름 버튼 스위치 PB1가 눌려지면

ㆍ입력 PB1을 누르면 릴레이 코일 X1이 동작된다.

ㆍ릴레이 코일 X1이 동작되면 b접점 X1가 열리어 출력을 차단시킨다.

ㆍ또한 입력 PB1을 누르면 OFF 디레이 타이머 코일 T이 동작상태를 대기하게 된다.

② 입력인 누름 버튼 스위치 PB1 가 눌러진 후 다시 Off되면

ㆍOFF 디레이 타이머 코일 T의 동작이 시작되어 순시동작 한시복귀 a접점 T가 닫힌다. ㆍ또한 릴레이 코일 X1의 동작이 Off되므로 b접점 X1는 닫힌다.

ㆍ따라서 릴레이 코일 b접점 X1와 타이머 코일 순시동작 한시복귀 a접점 T가 닫히어 출력이 나온다.

ㆍ설정시간 후에 다시 a접점 T가 열리어 회로를 차단시키고 출력이 정지된다.

입력신호가 들어오면 릴레이 코일 X1과 타이머 코일 T은 동시에 작동을 시작하고 출력은 나오지 않는다. 입력신호가 소멸되면 타이머는 설정시간 만큼 작동하고 동시에 출력도 나오게 되며, 설정 시간이 되면 출력 도 소멸된다.



신호소멸 검출회로



· 릴레이 동작수 검출회로

다수의 릴레이 중 작동하고 있는 릴레이의 숫자를 알거나 회로상태의 점검 그리고 계수회로의 작동 릴레이 수를 검출하는 회로이다. [1] 작동되는 릴레이와 작동 릴레이 갯수



[동작 설명]

① 동작하는 릴레이가 없을 때

ㆍL1인 WL 점등

② 릴레이 코일 X1 동작시 ㆍ입력인 PB1을 누르면 릴레이 코일 X1이 동작하여 접점 X1이 동작되고 L2인 RL 점등

③ 릴레이 코일 X1과 릴레이 코일 X2 동작시

ㆍ입력인 PB1과 PB2를 누르면 릴레이 코일 X1과 릴레이 코일 X2가 동작하여 접점 X1, X2가 동작되고 L3인 GL 점등

④ 릴레이 코일 X2. 릴레이 코일 X3. 릴레이 코일 X4 작동시

ㆍ입력인 PB2, PB3, PB4를 누르면 릴레이 코일 X2과 릴레이 코일 X3, 릴레이 코일 X4가 동작하여 접점 X2, X3, X4가 동작 되고 L4인 OL 점등

⑤ 릴레이 코일 X1. 릴레이 코일 X2. 릴레이 코일 X3. 릴레이 코일 X4 작동시

ㆍ입력인 PB1, PB2, PB3, PB4를 누르면 릴레이 코일 X1과 릴레이 코일 X2, 릴레이 코일 X3, 릴레이 코일 X4가 동작하여 접점 X1, X2, X3, X4가 동작 되고 으로 되어 L5인 YL 점등

⑥ 같은 방법으로 릴레이 코일 X1. 릴레이 코일 X3이 작동되면 L3코일이 점등되고 릴레이 코일 X2. 릴레이 코일4이 작동되어도 L3코일이 동작된다.



릴레이 동작수 검출회로



· 작동 릴레이 검출회로

다수의 릴레이 중 어느 릴레이가 작동하고 있는가를 검출하는 회로이며, 10진 변환 회로로도 사용할 수 있는 회로이다.

[1] 작동 릴레이와 작동되는 릴레이 및 10진수



[동작 설명]

① 입력인 조작 잔류 스위치 PB3를 눌렀을 때

ㆍ릴레이 코일 X4가 동작하여 L4인 WL 점등

② 입력인 조작 잔류 스위치 PB2 와 PB3를 주었을 때 ( X2 + X4 = L6 )

ㆍ릴레이 코일 X2와 X4가 동작하여 L6인 OL 점등

③ 입력 1개만 주었을 떄는 그 릴레이와 같은 숫자의 표시등이 점등되며, 2개 이상 주었을 때는 합산된 숫자와 같은 숫자의 표시등이 점등되는 회로이다.



작동릴레이 검출회로
