전기시퀀스 전기용기호 (기구번호) #9



■ 자동 제어 기구 번호란

• 제어 기기에 정해진 고유의 번호로서 1부터 99까지의 기본 번호와 기기의 종류, 성질, 용도 등을 표시하기 위한 알파벳을 기초로 사용하는 보조 부호로 구성되어 있다.

▣ 기구 번호의 구성

기구 번호
기본 번호 : 1~99
보조 부호 : 알파벳



(1) 기본 번호에 의한 표시법

① 기본 번호뿐인 경우 : 기본 번호 하나로 표현한다.

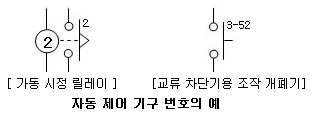

ex) 2 : 기동 시정 릴레이 , 3 : 조작 개폐기 , 52 : 교류 차단기

② 기본 번호와 기본 번호의 경우 : 기본 번호 하나로 표현할 수 없을 경우 '기본 번호 - 기본번호' 형태로 표현한다.

ex) 3-52 : 교류 차단기용 조작 개폐기



(2) 기본 번호와 보조 부호에 의한 표시법

① 기본 번호와 보조 부호의 경우 : 기본 번호만으로 기기의 용도를 표현할 수 없을 경우 기본 번호와 보조 부호를 함께 사용에 표현한다.

ex) 52M : 전동기용 교류 차단기

② 기본 번호와 보조 부호 및 보조 부호에 의한 표시법 : 기본 번호와 보조 부호 2종류 이상을 사용하여 표현할 때에는 원칙적으로 다음 순서에 따른다.



ⓐ 일반적인 기구 번호

ⓑ 보호 단전기 관계의 기구 번호



▣ 기구 번호의 종류(기본 번호)

• 기본 번호란 1부터 99까지의 숫자에 기기의 종류, 용도, 성질 등의 의미를 부여하야 기호화한 것이다. 따라서 기본 번호는 기기의 용도, 기능 자체를 번호와 연관 없이 부여한 것이므로 오로지 기억하는 수밖에 없다.

번호	기구 명칭	번호	기구 명칭	번호	기구 명칭
1	주 제어 개폐기ㆍ계전기	34	전동 순서 제어기	67	지락 방향 계전기
2	기동ㆍ폐로 지연 계전기	35	슬립 링 단락 장치	68	혼입 검출기
3	조작 개폐기	36	극성 계전기	69	플로 계전기
4	주 제어 회로용 접촉기ㆍ계전기	37	부족 전류 계전기	70	가감 저항기
5	정지 개폐기ㆍ계전기	38	축받이 온도 계전기	71	정류 소자 고장 검출 장치
6	기동 차단기ㆍ접촉기ㆍ계전기	39	예비 번호	72	직류 차단기ㆍ접촉기
7	조정 개폐기	40	계자 전류ㆍ계자 상실 계전기	73	단락용 차단기ㆍ접촉기
8	계자 전원 개폐기ㆍ계전기	41	계자 차단기ㆍ접촉기ㆍ개폐기	74	조정 밸브
9	계자 전극 개폐기ㆍ계전기	42	운전 차단기ㆍ접촉기ㆍ개폐기	75	제동 장치
10	순서 개폐기ㆍ프로그램 조정기	43	제어 회로 전환 접촉기ㆍ개폐기	76	직류 과전류 계전기
11	시험 개폐기ㆍ계전기	44	거리 계전기	77	부하 조정 장치
12	과속도 개폐기ㆍ계전기	45	직류 과전압ㆍ계전기	78	반송 보호 위상 비교 계전기
13	동기 속도 개폐기ㆍ계전기	46	역상ㆍ상 불평형 전류 계전기	79	교류 재폐로 계전기
14	저속도 개폐기ㆍ 계전기	47	결상ㆍ역상 전압 계전기	80	직류 부족 전압 계전기
15	속도 조정 장치	48	정체 검출 계전기	81	조속기 구동 장치
16	표시선 감시 계전기	49	회전 온도 계전기	82	직류 재폐로 계전기
17	표시선 계전기	50	단락 지락 선택 계전기	83	선택 접촉기ㆍ계전기
18	가속ㆍ감속 접촉기	51	교류 지락 과전류 계전기	84	전압 계전기
19	기동ㆍ운전 전환 접촉기	52	교류 차단기ㆍ접촉기	85	신호 계전기
20	보기 밸브	53	여자 계전기ㆍ여호 계전기	86	폐쇄ㆍ계전기
21	주기 밸브	54	직류 고속도 차단기	87	전류 차동 계전기
22	예비 번호	55	역률 계전기	88	보조용 접촉기ㆍ개폐기
23	온도 조정 계전기	56	동기 이탈 계전기	89	단로기
24	탭 전환 기구	57	전류 계전기	90	자동 전압 조정기
25	동기 검출 기구	58	예비 번호	91	자동 전력 조정기
26	정지기 온도 계전기	59	교류 과전압 계전기	92	도어(문)
27	교류 부족 전압 계전기	60	전압 평형 계전기	93	예비 버호
28	경보 장치	61	전류 평형 계전기	94	자유 트립 접촉기 계전기
29	소화 장치	62	정지ㆍ폐로 지연 계전기	95	자동 주파수 조정기
30	기기의 상태ㆍ고장 표시 장치	63	입력 계전기	96	정지 유도기 내부고장 검출장치
31	계자 변경 차단기ㆍ접촉기	64	지락 과전압 계전기	97	러너
32	직류 역류 계전기	65	조속 장치	98	연결 장치
33	위치 개폐기ㆍ위치 검출 장치	66	단속 계전기	99	자동 기록 장치



▣ 기구 번호의 종류(보조 부호)

• 보조 부호는 기본 번호만으로 기기 및 기구의 종류, 용도, 성질 등을 표시하는 경우 불충분할 때에 사용하는 것으로서, 원칙적으로 전기 용어의 영문 머리 문자를 딴 알파벳으로 나타낸다. 보조 부호는 하나의 문자로도 여러 가지의 의미를 표현하므로 사용 용도에 따라 다르다.

보조부호	주요 내용	영 어 명	보조부호	주요 내용	영 어 명
A	교 류	Alternating Current	M	계 기	Meter
	자 동	Automatic		주	Main
	양 극	Anode		동 력	Motive Force
	공 기	Air		전동기	Motor
	전 류	Ampere	N	중 성	Neutral
B	단 선	Broken Wire		음 극	Negative
	벨	Bwell	O	외 부	Outer
	전 지	Battery	P	펌 프	Pump
	모 선	Bus		1 차	Primary
	제 동	Brake		양 극	Positive
C	공 통	Common		전 력	Power
	투입코일	Closing Coil	Q	기 름	관 습
	냉 각	Cooling		무효전력	관 습
	제 어	Control	R R(RY)	복 귀	Reset
D	직 류	Direct Current		원 격	Remote
	차 동	Differential		수 전	Receiving
E	비 상	Emergency		저 항	Resistor
	여 자	Excitation		계전기	Relay
F	플로트	Float	S	동 작	Sequence
	고 장	Fault		단 락	Short
	퓨 즈	Fuse		2 차	Secondary
	주파수	Frequency	T	변압기	Transformer
G	지 락	Ground Fault		시 간	Time
	발전기	Generator		트 립	Trip
H	높 음	High	U	사 용	Use
	집 안	House	V	전 압	Voltage
	보 존	Hold		벨 브	Valve
	전 열	Heater	W	물	Water
	고주파	High Frequency		우 물	Well
I	내 부	Internal	X	보 조	-
J	결 합	Joint	Y	보 조	-
K	3차측	관 습	Z	부 저	Buzzer
L	램 프	Lamp		보 조	-
	낮 음	Low	0	상	Phase
