전기시퀀스 기본회로 전부보기

전기시퀀스 기본회로

전기 시퀀스는 특정 순서에 따라 전기 신호를 제어하는 것을 의미합니다. 여러 응용 분야에서 사용되는 기본적인 전기 시퀀스 회로를 살펴보겠습니다.

ON 회로, OFF 회로, 다접점 회로, 직렬(AND) 회로, 병렬(OR) 회로, 부정(NOT) 회로

■ ON 회로

a 접점 회로라고도 하며 릴레이 코일 X에 전류가 흐르면 코일이 여자 되어 코일 X의 a접점 X가 닫히고, 전류를 끊으면 접점이 열리는 가장 기본적인 회로이다.

ON 회로도

[동작 설명]

1. R상과 S상에 전원이 투입되면 = 릴레이 코일 X가 여자되어 X의 a접점 X가 닫힌다.
2. R상과 S상에 전원이 차단되면 = 릴레이 코일 X의 a접점 X가 열린다.



■ OFF 회로

b 접점 회로라고도 하며 ON 회로와 반대로 릴레이 코일 X에 전류가 흐르면 코일이 여자 되어 코일 X의 b접점 X가 열리고 전류를 끊으면 닫히는 회로이다.

OFF 회로도

[동작 설명]

1. R상과 S상에 전원이 투입되면 = 릴레이 코일 X가 여자되어 b접점 X가 닫힌다.
2. R상과 S상에 전원이 차단되면 = 릴레이 코일 X의 b접점 X가 닫힌다.



■ 다접점 회로

• 접점 증폭회로라고도 하며, 릴레이 X에 전류가 흐르면 동시에 몇 개의 ON 및 OFF 회로가 형성되는 것이다. 특별히 a 접점만 이용하는 것과 b 접점만 이용하는 것도 있다.

다접점회로도



■ 직렬(AND) 회로

직렬회로 또는 논리적 회로라고도 하며, 다수의 입력이 직렬로 면결된 것이다. 릴레이 코일 X는 입력이 모두 닫혔을 때만 작동한다. (출력이 나온다)

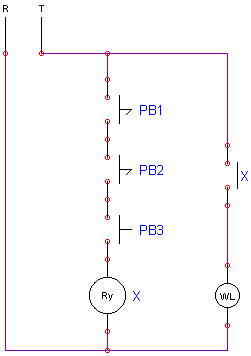

직렬회로도

[동작 설명]

1. 입력인 누름 버튼 스위치 PB1 이 ON 되었을 때 (PB1 만 눌렀을 때)
   • 입력 PB2 와 PB3의 접점이 OFF 상태이기 때문에 릴레이 코일 X는 작동하지 않고, 릴레이의 a접점 X도 작동하지 않기 때문에 표시등 WL은 점등되지 않는다.
2. 입력인 누름 버튼 스위치 PB2 가 ON 되었을 때 (PB2 만 눌렀을 때)
   • 입력 PB1 와 PB3의 접점이 OFF 상태이기 때문에 릴레이 코일 X는 작동하지 않고, 릴레이의 a접점 X도 작동하지 않기 때문에 표시등 WL은 점등되지 않는다.
3. 입력인 누름 버튼 스위치 PB3가 ON 되었을 때 (PB3 만 눌렀을 때)
   • 입력 PB1 와 PB2의 접점이 OFF 상태이기 때문에 릴레이 코일 X는 작동하지 않고, 릴레이의 a접점 X도 작동하지 않기 때문에 표시등 WL은 점등되지 않는다.
4. 입력인 누름 버튼 스위치 PB1와 PB2 가 ON 되었을 때 (입력 PB1와 PB2 만 눌렀을 때)
   • 입력 PB3가 OFF 상태이기 때문에 출력이 나오지 않는다.
5. 입력인 누름 버튼 스위치 PB1와 PB3가 ON 되었을 때 (입력 PB1와 PB3 만 눌렀을 때)
   • 입력 PB2가 OFF 상태이기 때문에 출력이 나오지 않는다.
6. 입력인 누름 버튼 스위치 PB2와 PB3가 ON 되었을 때 (입력 PB2와 PB3 만 눌렀을 때)
   • 입력 PB1가 OFF 상태이기 때문에 출력이 나오지 않는다.
7. 입력인 누름 버튼 스위치 PB1, PB2, PB3 모두 ON 되었을 때 (입력 PB1, PB2, PB3를 모두 눌렀을 때)
   • 전류의 흐름이 이루어져 릴레이 코일 X는 작동하고 따라서 릴레이 코일 X의 a접점 X도 닫히어 표시등 WL (출력)이 점등된다.



■ 병렬 (OR) 회로

병렬회로 또는 논리합 회로라고도 하며, 다수의 입력이 병렬로 연결된 회로이다. 릴레이 코일 X는 입력조건 중 어느 하나만 ON 되어도 작동한다. (출력이 나온다)

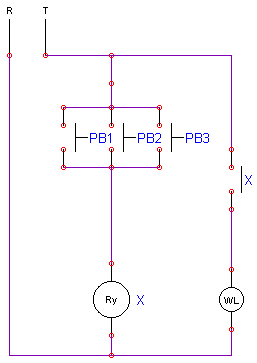

병렬회로도

[동작 설명]

1.  입력인 누름 버튼 스위치 PB1가 ON 되었을 때 (PB1 만 눌렀을 때)
   • 접점 PB1이 ON 되었을때 릴레이 코일 X는 작동하고 릴레이 코일 X의 a접점 X도 닫히며, 표시등 WL (출력) 이 점등된다.
2.  입력인 누름 버튼스위치 PB2가 ON 되었을 때 (PB2 만 눌렀을 때)
   • 접점 PB2가 ON 되었을 때 릴레이 코일 X는 작동하고, 릴레이 코일 X의 a접점 X도 닫히며 표시등 WL (출력) 이 점등된다.
3.  입력인 누름 버튼스위치 PB3가 ON 되었을 때 (PB3 만 눌렀을 때)
   • 접점 PB3가 ON 되었을 때 릴레이 코일 X는 작동하고 릴레이 코일 X의 a접점 X 도 닫히며 표시등 WL (출력) 이 점등된다.
4.  입력인 누름 버튼스위치 PB1 와 PB2가 ON 되었을 때
   • 접점 PB1와 PB2가 병렬로 ON 되었을 때 릴레이 코일 X는 작동하고, 릴레이 코일 X의 a접점 X도 닫히며 출력이 나온다.
5.  입력인 누름 버튼 스위치 PB1 와 PB3가 ON 되었을 때
   • 접점 PB1와 PB3가 병렬로 ON 되었을 때 릴레이 코일 X는 작동하고, 릴레이 코일 X의 a접점 X도 닫히며 출력이 나온다.
6.  입력인 누름 버튼스위치 PB2 와 PB3가 ON 되었을 때
   • 접점 PB2 와 PB3가 병렬로 ON 되었을 때 릴레이 코일 X는 작동하고, 릴레이 코일 X의 a접점 X도 닫히며 출력이 나온다.
7.  입력인 누름 버튼 스위치 PB1, PB2, PB3가 모두 병렬로 ON 되었을 때 출력이 나오며, 입력 중 어느것 하나만 닫혀도 출력이 나온다.



■ 부정 (NOT) 회로

부정회로 또는 논리 부라고도 하며, 입력이 ON 되면 릴레이 X가 여자 되어 릴레이 코일 X의 b접점 X를 여는(OFF 시키는) 회로이다. 즉, 입력의 역조건을 만드는 회로이다.

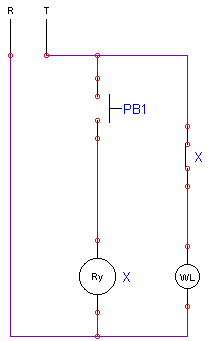

부정회로도

[동작 설명]

1.  입력을 공급하지 않았을 때 (입력인 누름 버튼스위치 PB1를 누르지 않았을 때)
   • 릴레이 코일 X는 작동하지 않으므로 X의 b접점 X 가 회로를 연결시켜서 표시등 WL 은 점등한다. (출력이 나온다)
2.  입력인 누름 버튼 스위치 PB1 눌러 전원을 공급하였을 때 (입력인 누름 버튼 스위치 PB1를 눌렀을 때)
   • 접점 PB1가 ON 되었을 때 릴레이 코일 X는 작동하고 릴레이 코일 X의 b접점 X도 작동하여 회로가 열리므로 표시등 WL 은 점등하지 않는다. (소등된다)
3.  위의 경우와 같이 입력이 있을 때는 출력이 나오지 않고 입력이 없을 때만 출력이 나온다.
